Пластичные теплопроводные подложки KERATHERM® – SOFTTHERM®.

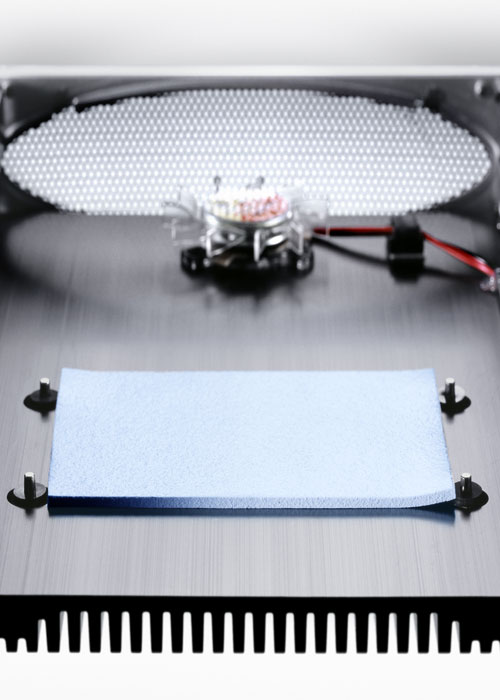

Материал SOFTTHERM ® — это силиконовый эластомер, состоящий из теплопроводных и керамических компонентов, обладающий высоким модулем упругости, теплопроводностью и хорошими диэлектрическими свойствами, неизменными в широком диапазоне температур (от - 60ºС до + 200ºС). Особенностью этих подложек является высокое значение Мо́дуля Ю́нга, обеспечивающее высокую сжимаемость, благодаря которой, они плотно прилегают ко всем компонентам печатной платы, заполняя неровности и пустоты, тем самым обеспечивая более эффективный теплоотвод (отвод тепла).
Преимущества использования подложек Kerafol:
1. термопрокладки KERATHERM® – SOFTTHERM® обладают низкой диэлектрической проницаемостью при высоких показателях теплопроводности, вкупе с малой толщиной;
2. использование с элементами, чувствительным к нагрузкам (давлению прижатия), охлаждение плат;
3. простота и равномерность нанесение, сокращение времени сборки, благодаря клеевому слою и физическим свойствам материала;
4. благодаря армированию стекловолокном, усилие прижатия достигает 30 МПа без повреждения материала;
5. теплопроводные материалы KERATHERM® – SOFTTHERM® не выделяют вредных веществ в процессе монтажа и эксплуатации. Сертифицированы по RoHS (англ. Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ;
6. теплопроводящие подложки имеют огнестойкость согласно стандарту UL-94. UL (англ.Underwriters Laboratories Inc.) — компания по стандартизации и сертификации в области техники безопасности (США);
7. термоинтерфейс KERATHERM® – SOFTTHERM® (теплопроводная прокладка) не высыхает при постоянном использовании, следовательно, теплопроводность будет оставаться неизменной в течение многих лет.
Преимущества использования подложек Kerafol:
1. термопрокладки KERATHERM® – SOFTTHERM® обладают низкой диэлектрической проницаемостью при высоких показателях теплопроводности, вкупе с малой толщиной;
2. использование с элементами, чувствительным к нагрузкам (давлению прижатия), охлаждение плат;
3. простота и равномерность нанесение, сокращение времени сборки, благодаря клеевому слою и физическим свойствам материала;
4. благодаря армированию стекловолокном, усилие прижатия достигает 30 МПа без повреждения материала;
5. теплопроводные материалы KERATHERM® – SOFTTHERM® не выделяют вредных веществ в процессе монтажа и эксплуатации. Сертифицированы по RoHS (англ. Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ;
6. теплопроводящие подложки имеют огнестойкость согласно стандарту UL-94. UL (англ.Underwriters Laboratories Inc.) — компания по стандартизации и сертификации в области техники безопасности (США);
7. термоинтерфейс KERATHERM® – SOFTTHERM® (теплопроводная прокладка) не высыхает при постоянном использовании, следовательно, теплопроводность будет оставаться неизменной в течение многих лет.
Сравнительные характеристики основных параметров пластичных подложек KERATHERM® – SOFTTHERM®
Маркировка пластичных подложек KERATHERM® – SOFTTHERM®:
| Документация | Маркировка | Теплопроводность, Вт/мК | Клеевой слой | Стандартный размер, мм | Толщина, мм | Заказ | ||
|
Keratherm 86/125 |
1,5 | 450х250 | 0,5 – 5,0 | ||||
|
Keratherm 86/128 |
1,5 | 450х250 | 0,5 – 5,0 | по запросу | |||
|
Keratherm 86/200 |
1,0 | 450х250 | 0,5 – 5,0 | ||||
Keratherm 86/200K |
1,0 | ✔ | 450х250 | |||||
|
Keratherm 86/225 |
2,0 | 450х250 | 0,5 – 5,0 | ||||
|
Keratherm 86/228 |
2,0 | 450х250 | 0,5 – 5,0 | по запросу | |||
|
Keratherm 86/235 |
2,0 | 450х250 | 0,5 – 5,0 | ||||
|
Keratherm 86/238 |
2,0 | 450х250 | 0,5 – 5,0 | по запросу | |||
|
Keratherm 86/300 |
3,0 | 450х250 | 0,5 – 5,0 | ||||
Keratherm 86/300K |
3,0 | ✔ | 450х250 | |||||
|
Keratherm 86/320 |
2,5 | 450х250 | 1,0 – 5,0 | ||||
|
Keratherm 86/325 |
3,0 | 450х250 | 0,5 – 4,0 | ||||
|
Keratherm 86/450 |
4,5 | 450х250 | 0,5 – 4,0 | ||||
|
Keratherm 86/500 |
5,0 | 450х250 | 0,5 – 2,0 | ||||
Keratherm 86/500K |
5,0 | ✔ | 450х250 | |||||
|
Keratherm 86/525 |
5,5 | 450х250 | 0,5 – 3,0 | ||||
Keratherm 86/525K |
5,5 | ✔ | 450х250 | 1– 3,0 | ||||
|
Keratherm 86/600 |
6,0 | 450х250 | 0,5 – 1,5 | ||||
Keratherm 86/600K |
6,0 | ✔ | 450х250 | |||||
|
Keratherm U281 |
без силикона | 450х250 | 0,5 – 1,5 |
Типы размеров подложек:
| Стандартные размеры теплопроводных подложек | указаны в описании подложки |
| Размеры теплопроводящие подложек под стандартные корпуса |  |
| Нестандартные размеры подложек (А - ширина, B - длина) | AxB |
Условные обозначения подложек проставляются по схеме:
Теплопроводная пленка (подложка) Keratherm® |
86/525 |
450x250 |
х1,000 |
DIN/ ГОСТ |
| Маркировка по каталогу | ||||
| Размеры, мм | ||||
| Толщина,мм | ||||
| Обозначение стандарта |
Примеры условного обозначения подложек:
| Теплопроводная пленка (подложка) 86/525 450x250 1,500 |
| Теплопроводная пленка (подложка), маркировкой 86/525, базовое исполнение, стандартного размера 450x250 мм, толщиной 1,500 мм |
| Теплопроводная пленка (подложка) 86/600K под корпус 12,0x10,0x5,5x3,1 0,500 |
| Теплопроводная пленка (подложка), маркировкой 86/600K, с клеевым слоем, под корпус 12,0x10,0x5,5x3,1, толщиной 0,500 мм |
| Теплопроводная пленка (подложка) U281 нестандартный размер 232x82 1,000 |
| Теплопроводная пленка (подложка), маркировкой U281 , базовое исполнение без силикона, нестандартного размера 232x82 мм, толщиной 1,000 мм |
1. Предварительная подготовка
Cнять защитный слой с мягкой сжимаемой стороны (желтая сторона для типа 86/200, красная сторона для типов 86/250 и 86/255). Для всех других пластичных теплопроводящих подложек положение установки можно игнорировать, если только подложка не имеет клеевого покрытия.
2. Нанесение
Нанести подложку на компонент и удалите второй защитный слой с обратной стороны. При нанесении убедитесь в том, что мягкая сторона подложки покрывает компоненты и, таким образом, компенсирует разницу высот.
В случае использования пластичных теплопроводящих подложек с клеящим составом, то клеящий состав нанесен на обратную сторону подложки (опорной подложки) и покрыт защитным слоем. В этом случае после снятия защитного слоя подложка крепится клейкой стороной к теплопоглотителю или корпусу. При применении убедитесь в том, что сняты оба защитных слоев: с обратной стороны подложки и с мягкой стороны.
3. Сборка.
Выполните сборку и примените давление таким образом, чтобы материал адаптировался к компонентам и частям.
Cнять защитный слой с мягкой сжимаемой стороны (желтая сторона для типа 86/200, красная сторона для типов 86/250 и 86/255). Для всех других пластичных теплопроводящих подложек положение установки можно игнорировать, если только подложка не имеет клеевого покрытия.
2. Нанесение
Нанести подложку на компонент и удалите второй защитный слой с обратной стороны. При нанесении убедитесь в том, что мягкая сторона подложки покрывает компоненты и, таким образом, компенсирует разницу высот.
В случае использования пластичных теплопроводящих подложек с клеящим составом, то клеящий состав нанесен на обратную сторону подложки (опорной подложки) и покрыт защитным слоем. В этом случае после снятия защитного слоя подложка крепится клейкой стороной к теплопоглотителю или корпусу. При применении убедитесь в том, что сняты оба защитных слоев: с обратной стороны подложки и с мягкой стороны.
3. Сборка.
Выполните сборку и примените давление таким образом, чтобы материал адаптировался к компонентам и частям.
Теплопроводящие подложки Keratherm в основном устойчивы к воздействию воды, масел и их смесей, органических растворителей и хлорированных углеводородов, а также моющих средств, используемых для обезжиривания и очищения теплопоглотителей, корпусов и печатных плат.
Эти материалы (теплопроводные прокладки) в редких случаях могут вызвать вздутие или нарушение целостности кромок теплопроводящей подложки, при этом степень вздутия зависит от периода контакта и типа примененного растворителя.
После высыхания кромки, целостность которых была нарушена, возвращаются к своему первоначальному состоянию без изменения термических или электрических свойств. Ввиду короткого времени контакта, подложки Keratherm могут быть помещены в обычные бани для пайки.
Эти материалы (теплопроводные прокладки) в редких случаях могут вызвать вздутие или нарушение целостности кромок теплопроводящей подложки, при этом степень вздутия зависит от периода контакта и типа примененного растворителя.
После высыхания кромки, целостность которых была нарушена, возвращаются к своему первоначальному состоянию без изменения термических или электрических свойств. Ввиду короткого времени контакта, подложки Keratherm могут быть помещены в обычные бани для пайки.
Все материалы Keratherm, не имеющие клейкие ленты, обычно имеют неограниченный срок хранения и использования при условии надлежащего хранения при стандартных условиях (комнатная температура от 18°C до 22°C, отн. влажность в пределах 50-70%, отсутствие прямого солнечного света) в оригинальной нераспечатанной упаковке. Ограниченный срок хранения предусмотрен для клейких двусторонних подложек и подложек с клейкими лентами.
