Тонкие теплопроводные подложки KERATHERM®.
Теплопроводный материал KERATHERM® (теплопроводящая пленка) — это силиконовый эластомер, состоящий из теплопроводных и керамических компонентов, обладающий высоким модулем упругости, высокой теплопроводностью и хорошими диэлектрическими свойствами, неизменными в широком диапазоне температур (от - 60ºС до + 250ºС).
Преимущества использования материалов KERATHERM®:

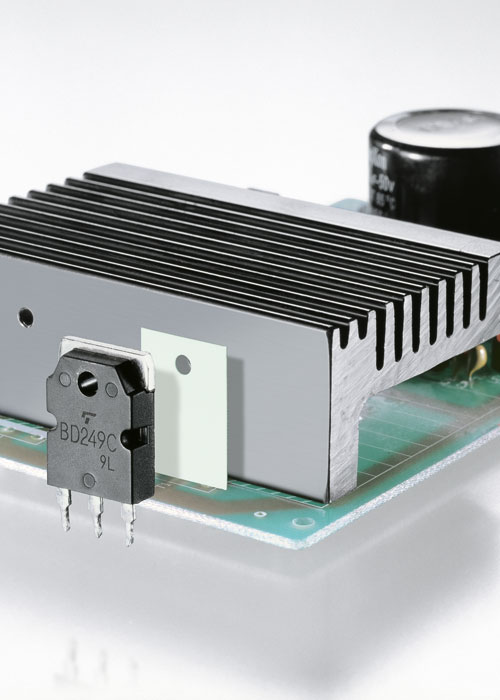

1. термопрокладки KERATHERM® обладают низкой диэлектрической проницаемостью при высоких показателях теплопроводности, вкупе с малой толщиной (пример: прокладка под транзистор);
2. простота и равномерность нанесения, сокращение времени сборки, благодаря клеевому слою и физическим свойствам материала;
3. благодаря армированию стекловолокном, усилие прижатия достигает 60 МПа без повреждения материала;
4. термопрокладки KERATHERM® не выделяют вредных веществ в процессе монтажа и эксплуатации. Сертифицированы по RoHS (англ. Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ;
5. термоинтерфейсы KERATHERM® имеют огнестойкость согласно стандарту UL-94. UL (англ.Underwriters Laboratories Inc.) — компания по стандартизации и сертификации в области техники безопасности (США);
6. термоинтерфейс KERATHERM® не высыхает при постоянном использовании, следовательно, теплопроводность будет оставаться неизменной многие годы.
Преимущества использования материалов KERATHERM®:
1. термопрокладки KERATHERM® обладают низкой диэлектрической проницаемостью при высоких показателях теплопроводности, вкупе с малой толщиной (пример: прокладка под транзистор);
2. простота и равномерность нанесения, сокращение времени сборки, благодаря клеевому слою и физическим свойствам материала;
3. благодаря армированию стекловолокном, усилие прижатия достигает 60 МПа без повреждения материала;
4. термопрокладки KERATHERM® не выделяют вредных веществ в процессе монтажа и эксплуатации. Сертифицированы по RoHS (англ. Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ;
5. термоинтерфейсы KERATHERM® имеют огнестойкость согласно стандарту UL-94. UL (англ.Underwriters Laboratories Inc.) — компания по стандартизации и сертификации в области техники безопасности (США);
6. термоинтерфейс KERATHERM® не высыхает при постоянном использовании, следовательно, теплопроводность будет оставаться неизменной многие годы.
Сравнительные характеристики основных параметров тонких подложек KERATHERM®
Маркировка тонких подложек KERATHERM®:
| Документация | Маркировка | Теплопроводность Вт/мК |
Клеевой слой |
Армирование стекловолокном |
Толщина, мм |
 ENG RUS |
Keratherm 86/30 |
2.5 | 0,125 0,225 0,300 |
||
Keratherm 86/10 |
2.5 | ✔ | 0,125 0,225 0,300 |
||
Keratherm 86/20 |
2.5 | ✔ | ✔ | 0,225 0,300 |
|
Keratherm 86/40 |
2.5 | ✔ | 0,225 0,300 |
||
ENG RUS |
Keratherm 86/37 |
1.8 | 0,125 0,225 0,300 |
||
Keratherm 86/17 |
1.8 | ✔ | 0,125 0,225 0,300 |
||
Keratherm 86/27 |
1.8 | ✔ | ✔ | 0,225 0,300 |
|
Keratherm 86/47 |
1.8 | ✔ | 0,225 0,300 |
||
ENG RUS |
Keratherm 86/50 |
3.5 | 0,125 0,225 0,300 |
||
Keratherm 86/51 |
3.5 | ✔ | 0,225 0,300 |
||
Keratherm 86/52 |
3.5 | ✔ | 0,125 0,225 0,300 |
||
Keratherm 86/53 |
3.5 | ✔ | ✔ | 0,225 0,300 |
|
Типы размеров:
| Стандартные | |
| Под стандартные корпуса | |
| Нестандартные (А - ширина, B - длина) | НР AxB |
Условные обозначения подложек проставляются по схеме:
Теплопроводная пленка (подложка) Keratherm® |
86/30 |
500х1000 |
х0,225 |
DIN/ ГОСТ |
| Маркировка по каталогу | ||||
| Размеры, мм | ||||
| Толщина,мм | ||||
| Обозначение стандарта |
1. Предварительная подготовка.
Cнять защитный слой.
2. Нанесение.
Нанести термопрокладку на компонент. При нанесении убедитесь, что подложка покрывает компонент.
В случае использования тонких термоинтерфейсов с клеящим составом, то клеящий состав нанесен на обратную сторону термопрокладки и покрыт защитным слоем. В этом случае после снятия защитного слоя термопрокладка крепится клейкой стороной к теплопоглотителю или корпусу. При применении убедитесь, что снят защитный слой.
3. Сборка.
Выполните сборку. Примените давление таким образом, чтобы материал адаптировался к компоненту.
Cнять защитный слой.
2. Нанесение.
Нанести термопрокладку на компонент. При нанесении убедитесь, что подложка покрывает компонент.
В случае использования тонких термоинтерфейсов с клеящим составом, то клеящий состав нанесен на обратную сторону термопрокладки и покрыт защитным слоем. В этом случае после снятия защитного слоя термопрокладка крепится клейкой стороной к теплопоглотителю или корпусу. При применении убедитесь, что снят защитный слой.
3. Сборка.
Выполните сборку. Примените давление таким образом, чтобы материал адаптировался к компоненту.
Термоинтерфейсы KERATHERM® (силиконовые прокладки) в основном устойчивы к воздействию воды, масел и их смесей, органических растворителей и хлорированных углеводородов, а также моющих средств, используемых для обезжиривания и очищения теплопоглотителей, корпусов и печатных плат.
Эти материалы в редких случаях могут вызвать вздутие или нарушение целостности кромок термопрокладки, при этом степень вздутия зависит от периода контакта и типа примененного растворителя.
После высыхания кромки, целостность которых была нарушена, возвращаются к своему первоначальному состоянию без изменения термических или электрических свойств. Ввиду короткого времени контакта, материалы KERATHERM® (термопрокладки) могут быть помещены в обычные бани для пайки.
Эти материалы в редких случаях могут вызвать вздутие или нарушение целостности кромок термопрокладки, при этом степень вздутия зависит от периода контакта и типа примененного растворителя.
После высыхания кромки, целостность которых была нарушена, возвращаются к своему первоначальному состоянию без изменения термических или электрических свойств. Ввиду короткого времени контакта, материалы KERATHERM® (термопрокладки) могут быть помещены в обычные бани для пайки.
Все материалы Keratherm, не имеющие клейкие ленты, обычно имеют неограниченный срок хранения и использования в условиях надлежащего хранения при стандартных условиях (комнатная температура от 18°C до 22°C, отн. влажность 50-70%, отсутствие прямого солнечного света) в оригинальной нераспечатанной упаковке. Ограниченный срок хранения предусмотрен для подложек с клеевым слоем.
