Тонкие теплопроводные подложки KERATHERM® без силикона.

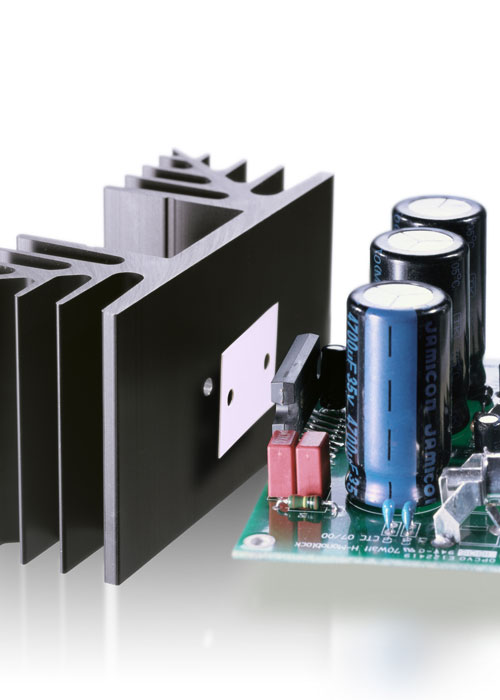

Тонкие теплопроводные подложки KERATHERM® без силикона изготовлены из материала без использования силиконовых компонентов. Данный тип пленок обладает всеми преимуществами, что и силикон содержащий эластомер KERATHERM®. Особенностью этих подложек является большое относительное удлинение.
Преимущества использования подложек Kerafol:
1. термопрокладки KERATHERM® обладают низкой диэлектрической проницаемостью при высоких показателях теплопроводности, вкупе с малой толщиной;
2. простота и равномерность нанесение, сокращение времени сборки, благодаря клеевому слою и физическим свойствам материала;
3. усилие прижатия не повреждающее материал - до 60 МПа, благодаря армированию стекловолокном;
4. теплопроводные материалы KERATHERM® не выделяют вредных веществ в процессе монтажа и эксплуатации. Сертифицированы по RoHS (англ. Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ;
5. теплопроводящие подложки имеют огнестойкость согласно стандарту UL-94. UL (англ.Underwriters Laboratories Inc.) — компания по стандартизации и сертификации в области техники безопасности (США);
6. термоинтерфейс KERATHERM® не высыхает при постоянном использовании, следовательно, теплопроводность будет оставаться неизменной в течение многих лет.
Преимущества использования подложек Kerafol:
1. термопрокладки KERATHERM® обладают низкой диэлектрической проницаемостью при высоких показателях теплопроводности, вкупе с малой толщиной;
2. простота и равномерность нанесение, сокращение времени сборки, благодаря клеевому слою и физическим свойствам материала;
3. усилие прижатия не повреждающее материал - до 60 МПа, благодаря армированию стекловолокном;
4. теплопроводные материалы KERATHERM® не выделяют вредных веществ в процессе монтажа и эксплуатации. Сертифицированы по RoHS (англ. Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ;
5. теплопроводящие подложки имеют огнестойкость согласно стандарту UL-94. UL (англ.Underwriters Laboratories Inc.) — компания по стандартизации и сертификации в области техники безопасности (США);
6. термоинтерфейс KERATHERM® не высыхает при постоянном использовании, следовательно, теплопроводность будет оставаться неизменной в течение многих лет.
Сравнительные характеристики основных параметров тонких подложек KERATHERM® без силикона
Маркировка тонких подложек KERATHERM® без силикона:
| Документация | Маркировка подложки | Теплопроводность Вт/мК |
Клеевой слой |
Толщина, мм |
 ENG RUS |
Keratherm U80 |
1.8 | 0,150 0,300 |
|
Keratherm U80K |
1.8 | ✔ | 0,125 0,300 |
|
| Документация | Маркировка подложки | Теплопроводность Вт/мК |
Клеевой слой |
Толщина, мм |
ENG RUS |
Keratherm U85 |
3.0 | 0,125 0,200 0,300 |
|
Keratherm U85K |
3.0 | ✔ | 0,200 0,300 |
|
| Документация | Маркировка подложки | Теплопроводность Вт/мК |
Клеевой слой |
Толщина, мм |
ENG RUS |
Keratherm U90 |
6.0 | 0,100 0,200 0,300 |
|
Keratherm U90K |
6.0 | ✔ | 0,125 0,200 0,300 |
|
| Документация | Маркировка подложки | Теплопроводность Вт/мК |
Клеевой слой |
Толщина, мм |
ENG RUS |
Keratherm MT102 |
1.1 | 0,250 | |
Keratherm MT102K |
1.1 | ✔ | 0,250 | |
| Документация | Маркировка подложки | Теплопроводность Вт/мК |
Клеевой слой |
Толщина, мм |
ENG RUS |
Keratherm MT103 |
1.8 | 0,280 | |
Keratherm MT103K |
1.8 | ✔ | 0,280 | |
Типы размеров подложек:
| Стандартные размеры теплопроводных подложек | указаны в описании подложки |
| Размеры теплопроводящие подложек под стандартные корпуса | |
| Нестандартные размеры подложек (А - ширина, B - длина) | AxB |
Условные обозначения подложек проставляются по схеме:
Теплопроводная пленка (подложка) Keratherm® |
U80 |
470x1000 |
х0,150 |
DIN/ ГОСТ |
| Маркировка по каталогу | ||||
| Размеры, мм | ||||
| Толщина,мм | ||||
| Обозначение стандарта |
Примеры условного обозначения подложек:
| Теплопроводная пленка (подложка) U80 470x1000 0,150 |
| Теплопроводная пленка (подложка), маркировкой U80, базовое исполнение, стандартного размера 470x1000 мм, толщиной 0,150 мм |
| Теплопроводная пленка (подложка) MT90K под корпус 12,0x10,0x5,5x3,1 0,300 |
| Теплопроводная пленка (подложка), маркировкой U90K, с клеевым слоем, под корпус 12,0x10,0x5,5x3,1, толщиной 0,300 мм |
| Теплопроводная пленка (подложка) MT15 нестандартный размер 232x82 0,125 |
| Теплопроводная пленка (подложка), маркировкой MT15, с армированием стекловолокном, нестандартного размера 232x82 мм, толщиной 0,125 мм |
1. Предварительная подготовка.
Cнять защитный слой.
2. Нанесение.
Нанести подложку на компонент. При нанесении убедитесь в том, подложка покрывает компонент.
В случае использования тонких теплопроводящих подложек с клеящим составом, то клеящий состав нанесен на обратную сторону подложки и покрыт защитным слоем. В этом случае после снятия защитного слоя подложка крепится клейкой стороной к теплопоглотителю или корпусу. При применении убедитесь в том, что снят защитный слой.
3. Сборка.
Выполните сборку и примените давление таким образом, чтобы материал адаптировался к компоненту.
Cнять защитный слой.
2. Нанесение.
Нанести подложку на компонент. При нанесении убедитесь в том, подложка покрывает компонент.
В случае использования тонких теплопроводящих подложек с клеящим составом, то клеящий состав нанесен на обратную сторону подложки и покрыт защитным слоем. В этом случае после снятия защитного слоя подложка крепится клейкой стороной к теплопоглотителю или корпусу. При применении убедитесь в том, что снят защитный слой.
3. Сборка.
Выполните сборку и примените давление таким образом, чтобы материал адаптировался к компоненту.
Теплопроводящие подложки Keratherm в основном устойчивы к воздействию воды, масел и их смесей, органических растворителей и хлорированных углеводородов, а также моющих средств, используемых для обезжиривания и очищения теплопоглотителей, корпусов и печатных плат.
Эти материалы в редких случаях могут вызвать вздутие или нарушение целостности кромок теплопроводящей подложки, при этом степень вздутия зависит от периода контакта и типа примененного растворителя.
После высыхания кромки, целостность которых была нарушена, возвращаются к своему первоначальному состоянию без изменения термических или электрических свойств. Ввиду короткого времени контакта, подложки Keratherm могут быть помещены в обычные бани для пайки.
Эти материалы в редких случаях могут вызвать вздутие или нарушение целостности кромок теплопроводящей подложки, при этом степень вздутия зависит от периода контакта и типа примененного растворителя.
После высыхания кромки, целостность которых была нарушена, возвращаются к своему первоначальному состоянию без изменения термических или электрических свойств. Ввиду короткого времени контакта, подложки Keratherm могут быть помещены в обычные бани для пайки.
Все материалы Keratherm, не имеющие клейкие ленты, обычно имеют неограниченный срок хранения и использования при условии надлежащего хранения при стандартных условиях (комнатная температура от 18°C до 22°C, отн. влажность в пределах 50-70%, отсутствие прямого солнечного света) в оригинальной нераспечатанной упаковке. Ограниченный срок хранения предусмотрен для клейких двусторонних подложек и подложек с клейкими лентами.
